超碰潮喷AV 8MAV中文在线观看 日韩欧美不卡综合凹凸 国产美女一级精品免费观看

勃西曼特殊鋼
BOXIMAN
科技改變世界成就未來(lái)

不銹鋼中金屬鉻-勃西曼特鋼集團(tuán)

瀏覽: 作者:勃西曼特殊鋼 所屬分類:公司新聞 時(shí)間:2021-06-30 16:42:53

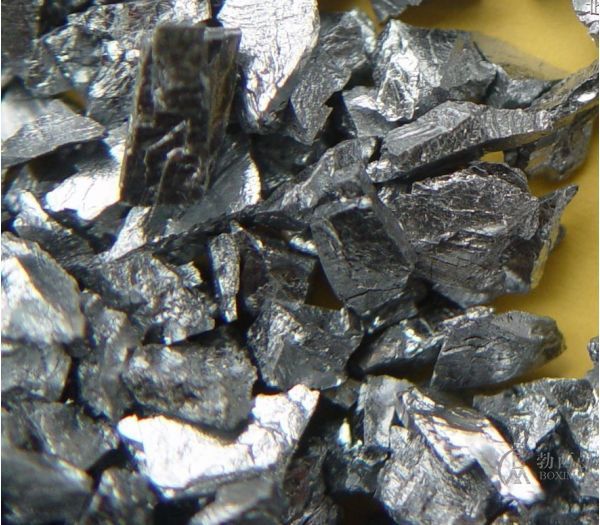

    金屬鉻在不銹鋼中含量是舉足輕重的,那么今天就看看金屬鉻有那些特點(diǎn)呢

    與金屬鎳相比,金屬鉻熔點(diǎn)高(1860℃),比強(qiáng)度大(強(qiáng)度和密度之比),具有良好的抗氧化性能和抗高硫、柴油燃料、海水腐蝕性能。20世紀(jì)50年代中期開始了鉻合金高溫材料的研究。由于鉻合金的塑性-脆性轉(zhuǎn)變溫度高于室溫,特別高溫下暴露在空氣中,因氮的滲入,使合金塑性變壞,沖擊韌性也不能達(dá)到要求,使鉻合金在用作高于鎳基高溫合金使用溫度的噴氣發(fā)動(dòng)機(jī)的渦輪葉片和導(dǎo)向葉片方面未能得到發(fā)展和應(yīng)用。60年代初,美國(guó)斯克拉格斯(D.V.Scruggs)等研制出彌散強(qiáng)化型 Cr-MgO合金(Chrome-30)有較好的室溫塑性,在 1000~1200℃溫度下,材料表面形成MgO·Cr2O3尖晶石結(jié)構(gòu),因而合金具有抗高溫氧化和抗熔蝕性。這種合金已用作制造燃?xì)廨啓C(jī)的火焰穩(wěn)定器、乙烯分餾爐中的熱電偶套管等部件。提高室溫塑性和降低塑性-脆性轉(zhuǎn)變溫度,乃是發(fā)展鉻合金的關(guān)鍵。間隙元素氮、氧和碳對(duì)鉻的室溫塑性有明顯的影響。它們的極限含量分別為20、200和 200ppm。用低間隙元素的原料,添加可凈化雜質(zhì)的合金無(wú)素(如釔、鑭等)能提高鉻合金的室溫塑性。采用粉末冶金工藝制備彌散型合金則是提高室溫塑性的另一途徑。
    結(jié)構(gòu)

    以鉻為基加入其他元素組成的合金,屬難熔合金。

    鉻合金 - 合金強(qiáng)化

    鉻合金的固溶強(qiáng)化元素有鉭、鈮、鎢、鉬等。沉淀強(qiáng)化相主要有 ⅣA族和 ⅤA族元素的硼化物、碳化物和氧化物。有的合金采用固溶強(qiáng)化和沉淀強(qiáng)化相結(jié)合的方法來(lái)提高它們的強(qiáng)度,如 C-207和 Cl-41【Cr-7.1Mo-2 Ta-0.09 C-0.1(Y+La)】是用鎢或鉬固溶強(qiáng)化的,同時(shí)也有碳化物沉淀強(qiáng)化,并含有少量釔或釔和鑭作凈化劑,以改善抗氧化性能。這兩種合金在1093~1149℃溫度范圍內(nèi),都有較高的抗拉強(qiáng)度(10~15kgf/mm2)。Alloy E、AlloyJ(Cr-2Ta-0.5Si)和AlloyH(Cr-2 Ta-0.5 Si-0.5 R) 有共同的化學(xué)成分Cr-2Ta-0.5Si,并各自加入少量其他成分,其強(qiáng)度低于C-207和Cl-41,但塑性-脆性轉(zhuǎn)變溫度也較低。BX-4合金是鑄造合金,強(qiáng)度比C-207合金稍高,但塑性較差(見金屬的強(qiáng)化)。

    鉻合金 - 制造工藝

    生產(chǎn)鉻合金錠坯可采用熔煉工藝或粉末冶金工藝。熔煉鉻合金主要用自耗電弧熔煉工藝,也可采用感應(yīng)熔煉工藝。鉻的蒸氣壓高,熔煉時(shí)應(yīng)充惰性氣體保護(hù)。彌散型Cr-MgO型合金系是將電解鉻粉末、MgO粉末和其他元素粉末混合,用粉末冶金工藝制備的。鉻合金錠先在約1200℃溫度下擠壓開坯,然后在800~900℃溫度下鍛造和軋制成材。塑性加工時(shí),材料需用軟鋼包套;加工后用酸洗去除。絲材生產(chǎn)是將擠壓棒料在旋鍛機(jī)上繼續(xù)變形加工。加工期間的中間退火溫度隨加工總變形量的增大而遞減。最后,在200~250℃溫度下拉拔成直徑0.1~0.5毫米的絲材。

    以上就是關(guān)于不銹鋼中金屬鉻的相關(guān)介紹,如您有更詳細(xì)的資料歡迎跟我們分享!
汉川市| 南华县| 尼勒克县| 静宁县| 合江县| 和政县| 错那县| 韩城市| 巨野县| 常州市| 临猗县| 大关县| 临邑县| 淮北市| 项城市| 康平县| 大埔区| 博客| 轮台县| 四子王旗| 吉安县| 抚顺县| 凭祥市| 清水河县| 内黄县| 吉水县| 蕲春县| 红安县| 凤阳县| 四川省| 庐江县| 应用必备| 崇阳县| 巴中市| 屏边| 浦东新区| 皮山县| 眉山市| 朝阳市| 宕昌县| 陆河县|
